Brakes

Brake Pressure Sensor

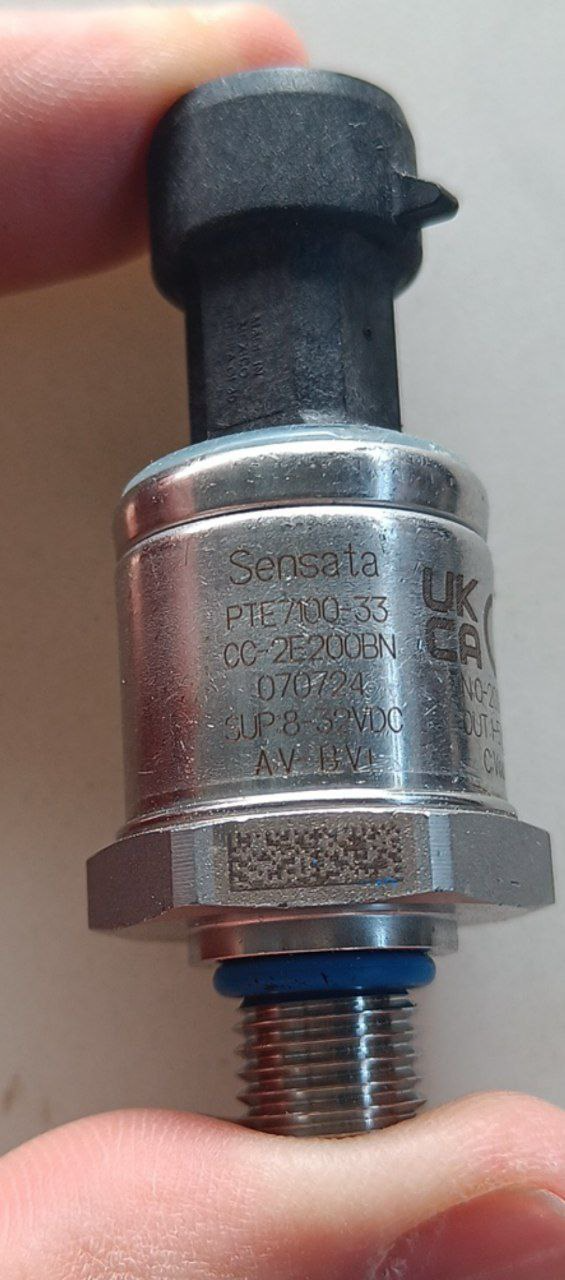

We are using flexible brake hoses with M10x1.0 female connectors. Our pressure sensor is the Sensata PTE7100, code PTE7100-33CC-2E200BN, datasheet here, mouser here.

  • 7/16-20 UNF-2A (MALE) pressure port
  • Packard Metri-Pack 150 connector
  • HNBR o-ring
  • 1-5Vdc/8-32Vdc
  • 0–200 bar pressure range
  • no mating connector or snubber
  • To connect the sensor to the brake lines, we use a male M10x1.0 to female 1/4-18NPT adapter.
